真空泵是是化工設計中常用的一種設備,不同的真空泵有不同的工作原理。今天我們就來為大家介紹6種真空泵的工作原理。
真空泵是一種利用機械、物理、化學或者物理化學的方法, 通過對被抽容器抽氣而獲得真空的設備。在真空狀態下,常用氣體的稀薄程度來表示氣體的壓力,數值越小表示氣體越 稀薄。
所謂極限真空(真空度)就是把真空泵與檢測容器連接 在一起,放入待檢測氣體之后,進行連續地抽氣,當罐內氣體壓力不再下降,維持在一定數值時,該數值稱為泵的極限 真空。此值越小說明越接近理論真空。
分子泵:分子泵是在分子流區域內靠高速運動的剛體表面?zhèn)鬟f給氣體分子以動量,使氣體分子在剛體表面的運動 方向上產生定向流動,從而達到抽氣的目的獲得真空。
水環泵:水環泵葉片的葉輪是偏心地裝在圓柱形泵殼 內。當葉輪旋轉時,形成了水環,水環內表面與葉輪輪轂相 切。以葉輪下部0°為起點,順時針計,葉輪在旋轉前180° 時小腔容積由小變大,氣體被吸入端面上的吸氣口,吸氣完 畢小腔與吸氣口隔絕;繼續旋轉,小腔由大變小,氣體被壓縮; 當小腔與排氣口相通時,氣體被排出泵外。
金屬油擴散泵:擴散泵噴口中噴出高速蒸汽流,在分子流條件下,氣體分子不斷向蒸汽流中擴散,并被蒸汽帶向 泵出口處,然后逐級被壓縮,再由前級泵排除,由此獲得真空。
滑閥式:滑閥式泵是通過滑閥機構來改變吸氣腔容積, 從而獲得真空。

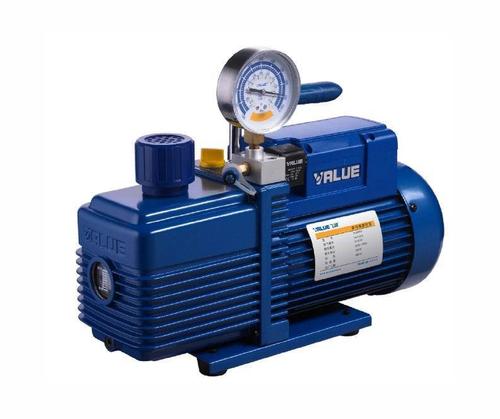

旋片式:旋片式泵的轉子偏心安裝在泵腔內,上部緊 貼泵腔內壁,轉子槽內圓周方向均分有三個旋片,當轉子高 速旋轉時,在離心力作用下旋片緊貼泵腔內壁,泵腔被分成 三個相互隔離、容積周期性可變的工作腔,當進氣腔容積擴 大而吸氣,當排氣腔容積縮小而壓縮氣體,由此來獲得真空。
羅茨泵:羅茨泵是依靠泵腔內一對葉形轉子同步或者 反向旋轉地推壓氣體而實現抽氣,由此獲得真空。此泵不可 以單獨抽氣,前級需配油封、水環泵后才可直排大氣。
在實際化工設計中,應根據不同真空泵的工作原理及不同工作要求,選擇合適的真空泵。
