氫氧化鋅是一種由二價(jià)的鋅和兩個(gè)氫氧根離子組成的無(wú)機(jī)化合物，是兩性的氫氧化物，是一種堿，極微溶于水，溶于酸、堿溶液和氨水。

氫氧化鋅的性質(zhì)

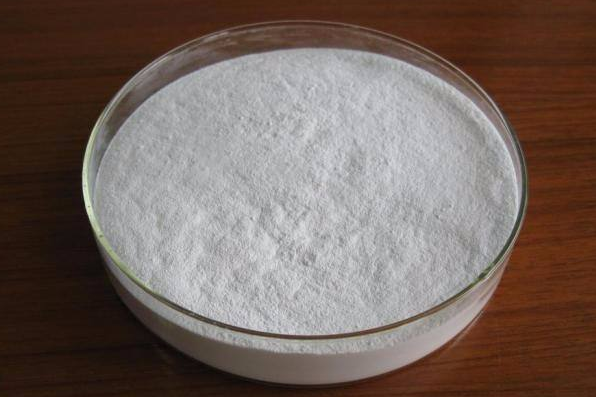

定型白色粉末或淺黃色粉末，相對(duì)密度3. 053。熔點(diǎn)125℃（分解），在120℃分解成氧化鋅和水，不溶于水，是兩性氫氧化物。溶于強(qiáng)酸生成鋅鹽。溶于強(qiáng)堿生成鋅酸鹽。和氫氧化鋁不同，能溶于氨水中生成鋅氨絡(luò)離子。

氫氧化鋅的用途

用于制氧化鋅和鋅鹽，用于生產(chǎn)鋅化合物，如氧化鋅、硫酸鋅、硝酸鋅等。用作分析試劑，也用于橡膠制造及制藥工業(yè)。

氫氧化鋅沉淀ph范圍

• Ksp—Zn（OH）2=1.2*10^-17
• Zn2+ + 2OH- =可逆= Zn（OH）2
• 開始沉淀時(shí)，Q=Ksp，需要指定Zn2+的濃度才能計(jì)算
• 完全沉淀時(shí)，c（Zn2+）=10^-5mol/L
• 此時(shí)c（OH-）≈1*10^-6，PH= 14 – 6 = 8

氫氧化鋅的化學(xué)式是什么？

Zn(OH)2 (這里的Zn是+2價(jià)，而OH根是-1價(jià)，所以氫氧化鋅分子中，Zn與OH的比例應(yīng)為1：2）

氫氧化鋅是沉淀嗎？

氫氧化鋅是白色沉淀。

• 化學(xué)式為Zn(OH)?，不溶于水，溶于酸、堿溶液及氨水，是一種兩性氫氧化物，在125℃分解成氧化鋅和水。
• 溶于強(qiáng)酸生成鋅鹽，化學(xué)方程式為：Zn(OH)?+2HCl=ZnCl?+2H?O。
• 溶于強(qiáng)堿生成鋅酸鹽，化學(xué)方程式為：Zn(OH)?+2NaOH==Na?ZnO?+2H?O。
• 溶于銨鹽和氨水中生成鋅氨絡(luò)離子，化學(xué)方程式為：Zn(OH)?+4NH?H?O=(Zn(NH?)?)2? +2OH?+4H?O。

氫氧化鋅制備方法

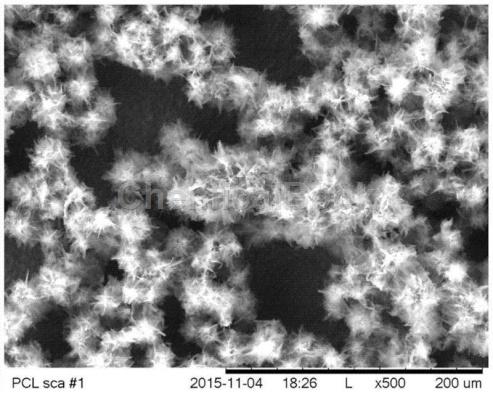

方法1：一種制備空心花狀氫氧化鋅的方法，是按以下步驟完成的：

• 將硫酸鋅加入到無(wú)水乙醇中，再在超聲功率為200W～450W下超聲分散30min～360min，得到硫酸鋅晶體的乙醇分散液；步驟一中所述的硫酸鋅的質(zhì)量與無(wú)水乙醇的體積比為(0.01g～1.3g)：10mL；
• 將濃度為0.12mol/L～0.24mol/L的氨水加入到硫酸鋅晶體的乙醇分散液中，攪拌均勻，再在室溫下放置5min～420min，再以去離子水為清洗劑，在離心速度為2000r/min～4000r/min下離心清洗3次～5次，得到氫氧化鋅，即為空心花狀氫氧化鋅。

方法2：用化纖渣泥制備氫氧化鋅聯(lián)產(chǎn)氯化鉀的方法，所述化纖渣泥主要含有氫氧化鋅，還含有少量的鈣、鎂、鐵鹽及硫酸鋅和硫化鋅，包括如下具體步驟：

1. 步驟1：將化纖渣泥(主要是氫氧化鋅)用水調(diào)成稀乳液，與鹽酸溶液以氫氧化鋅和氯化氫的純物質(zhì)質(zhì)量比1∶0.59-0.94投入耐腐蝕反應(yīng)器里反應(yīng)，得到含氯化鋅的混合水溶液，經(jīng)過濾得到濾餅雜質(zhì)和澄清的氯化鋅溶液，所得濾餅雜質(zhì)深埋或焚燒；
2. 步驟2：向步驟1所得的氯化鋅溶液中加入少許的工業(yè)氫氧化鋅和氯化鈣，使溶液中的氯化物、硫酸鋅及硫化鋅轉(zhuǎn)換為氫氧化物、硫酸鈣及硫化鈣而沉淀，同時(shí)使氯化鋅溶液濃度有所提高；
3. 步驟3：將步驟2所得產(chǎn)物過濾得到澄清而純凈的氯化鋅溶液和濾餅，濾餅為氫氧化物和鈣鹽固體雜質(zhì)，進(jìn)行下一步的深加工；
4. 步驟4：將步驟3所得的氯化鋅溶液與氫氧化鉀以氯化鋅與氫氧化鉀純物質(zhì)質(zhì)量比1∶0.656-1投入耐腐蝕反應(yīng)器里，攪拌器下反應(yīng)生成氫氧化鋅和氯化鉀混合溶液，經(jīng)過濾得到氫氧化鋅濾餅和澄清的氯化鉀溶液；氫氧化鋅濾餅經(jīng)干燥、粉碎后得到氫氧化鋅產(chǎn)品；氯化鉀溶液經(jīng)常壓蒸餾、冷卻結(jié)晶、干燥、粉碎得到氯化鉀產(chǎn)品。

方法3：直接沉淀法

1. 稱取28.75gZnSO4·7H2O配置成1mol·L-1的溶液100mL，同時(shí)配2mol·LNaOH溶液和2mol·L-1Na2CO3溶液。
2. 量取10mLZnSO4·7H2O溶液于100mL燒杯中，放置在磁力攪拌器上，開啟攪拌。迅速加入2mol·L-1的NaOH溶液10mL，立刻產(chǎn)生白色膠狀沉淀，持續(xù)攪拌5min，直到沉淀不再增加。
3. 將上述樣品在5000r·min-1的離心機(jī)離心，雙層濾紙抽濾，洗滌(先用水，后用無(wú)水乙醇)。將產(chǎn)品密封，放置于通風(fēng)櫥內(nèi)保存。
4. 在相同的方法和濃度下，改變溫度，分別在25℃、35℃、45℃、55℃時(shí)反應(yīng)，保存樣品。按照上述方法，分別進(jìn)行不同濃度及改變添加NaOH量進(jìn)行溶液反應(yīng)。直接沉淀法最佳ZnSO4和NaOH的摩爾比為：1∶2.32。

方法4：均勻(間接)沉淀法

1. 稱取28.75gZnSO4·7H2O配置成1mol·L-1的溶液100mL，秤取18gCO(NH2)2配置成1mol·L-1的溶液100mL；取ZnSO4·7H2O溶液10mL于100mL燒杯中，放置在磁力攪拌器上，開啟攪拌；
2. 在攪拌下加入10mLCO(NH2)2混合持續(xù)加熱，升溫至85℃度；加熱1h之后，溶液出現(xiàn)渾濁；反應(yīng)持續(xù)3h，置于無(wú)菌處，靜置分層，提取上層清液待用，沉淀晾干，保存；
3. 改變反應(yīng)物的濃度，分別取15mL、20mL、25mL、50mL、75mL上述ZnSO4·7H2O溶液，同樣過程進(jìn)行反應(yīng)，得到不同的清液和沉淀。均勻沉淀法最佳ZnSO4與尿素的摩爾比為1∶1.26；最佳反應(yīng)溫度為85℃。

氫氧化鋅安全存儲(chǔ)

要注意防止蒸氣及氣溶膠形成及排放到工作地點(diǎn)空氣中，應(yīng)注意防塵通風(fēng)。內(nèi)襯聚乙烯塑料袋及外用塑料編織袋包裝，每袋凈重25kg或50kg。貯存于通風(fēng)、干燥處，防止受潮、受熱。

運(yùn)輸時(shí)要防雨淋和日曬。勿與酸、銨鹽物共貯混運(yùn)。裝卸時(shí)要輕拿輕放，防止包裝破損。失火時(shí)，可用水、砂土和滅火器撲救。
