（1）響應面分析

依據回歸分析做出對應的響應面和等值線，較為2組圖響應面最高處和等值線數據分析得知，線性擬合范疇內存有一個極大值，即響應面的最高處也是等值線最少橢圓形的定位點；在DesignExper10.0.7手機軟件中實體模型圖象剖析解決獲得回應斜面和等值線，結果見圖6～11所顯示。6圖組表明了不一樣互動要素對EKGM取代度(DS)的相互影響發展趨勢，等高線圖能夠 更直觀地體現2個變量值中間的相互影響水平，環形表明2個要素的配對t檢驗不明顯，即2個要素配對t檢驗對DS的危害并不是關鍵要素，殊不知夾角很大的橢圓形說明配對t檢驗明顯，而且?jiàn)A角越大，配對t檢驗對DS的危害越明顯，即橢圓形越平扁，配對t檢驗對取代度的危害越明顯。在等高線圖上，較大的橢圓形上選值時EKGM具備較低的DS，而較小的橢圓形上邊選值時EKGM具備較高的DS，他們相互之間的等值線意味著DS慢慢轉變。

由圖六分析得知，質量比與pH的配對t檢驗對取代度的危害比較明顯，與實體模型線性回歸方程結果中合乎：圖上a圖是等值線，橢圓形平扁，則兩要素對取代度的危害明顯，當在較小的橢圓形，上選值時，獲得的取代度是較大；圖上b圖是3D回應斜面，更直接的看得出，兩互動要素底邊即等值線平面圖取到貼近核心時，取代度貼近回應斜面的頂端即取代度可用到最高值。順著水溶液的pH軸等值線相對密度轉變超過質量比轉變，說明水溶液pH對取代度的危害對比于質量比是明顯，這與表2中的剖析一致。pH值較低時KGM水解反應為單糖減少了KGM分子結構中間的相互影響有益于酯化反應，伴隨著pH值的進一步上升，聚磷酸鹽的劃分和存有方式發生了轉變 ，對酯化反應的開展不好。

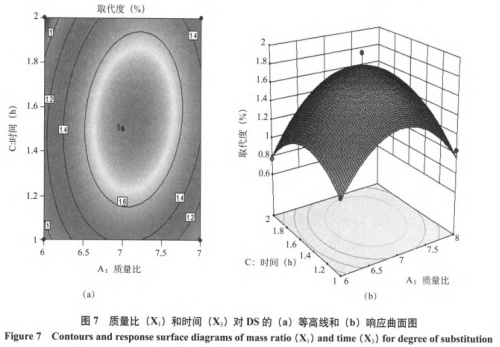

從圖7的解析還可以看得出，質量比與時間段的配對t檢驗對DS的危害比較明顯，這與實體模型線性回歸方程的結果一致：圖上a圖是等值線，橢圓形平扁，則兩要素對取代度的危害明顯，當在較小的橢圓形上選值時，獲得的取代度是較大：圖上b圖是3D回應斜面，更直接的看得出，當非均相比與時間與此同時選值在貼近核心最少的橢圓形處時，取代度就貼近回應斜面的頂端，則取代度可用到最高值。沿質量比軸的等值線相對密度轉變超過反應速度的轉變，說明質量比對取代度的危害超過反應速度，與表2的剖析相符合。伴隨著質量比提升EKGM的DS先增大后縮小，當六偏磷酸鈉使用量太多時無法與KGM所有反映，可當六偏磷酸鈉使用量過較少時，酯化反應融合的磷不足，無法得到充足反映，不符合于酯化反應改性材料的標準。

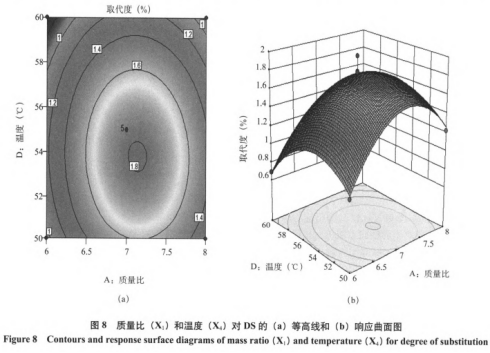

由圖8剖析得知，質量比與溫度兩要素配對t檢驗對取代度的危害明顯一般，與實體模型線性回歸方程結果中合乎：圖上a圖是等值線，橢圓形不足平扁，則兩要素對取代度的危害并不是很明顯，這可能是在其中一個單要素對取代度的危害并不大造成的：圖上b圖是3D回應斜面，該斜面頂端不足突顯，也表明兩要素互動對取代度的危害不足顯著。沿反映溫度軸的等值線相對密度轉變超過質量比的轉變，說明反映溫度對EKGM取代度的危害明顯高過質量比，與表2的數據信息一致。伴隨著反映溫度的上升EKGM的DS先擴大后減少，反映溫度過低推動酯化反應的水平小造成 取代度??；但溫度過高時已酯化反應的EKGM遭受高溫的危害，不穩定的酯鍵破裂造成取代度也縮小。

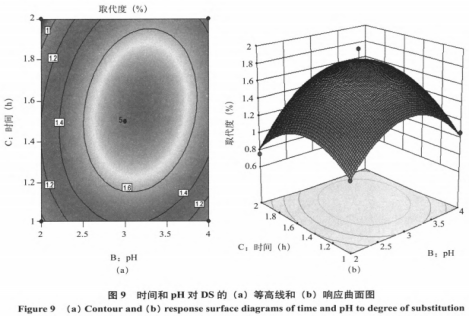

由圖9剖析得知，pH與時間兩要素與此同時對取代度的危害很明顯，與實體模型線性回歸方程結果中合乎：當在較小的橢圓形上選值時，獲得的取代度是較大；當pH與時間與此同時選值在貼近核心最少的橢圓形處時，取代度就貼近回應斜面的頂端，則取代度可用到最高值。相對性于反映時間線，反映溶劑的pH軸等值線相對密度轉變比較大，說明反映溶劑的pH對EKGM的DS危害明顯高過反應速度，與表2的數據信息一致。因此pH傾斜度更陡，伴隨著pH值的提升，EKGM的DS先上升后減少，pH值較低時KGM水解反應為單糖有益于酯化反應，伴隨著pH值的進一步上升聚磷酸鹽的劃分和存有方式發生了轉變反倒對酯化反應的開展不好。

由圖10分析能夠 看得出，pH和氣溫中間的配對t檢驗對DS的危害明顯，這與實體模型線性回歸方程的結果一致：當在較小的橢圓形上選值時，獲得的取代度是較大；當pH與溫度與此同時選值在貼近核心最少的橢圓形處時，取代度就貼近回應斜面的頂端，則取代度可用到最高值。沿反映溫度軸的等值線相對密度轉變比反映溶劑的pH軸的變動大，說明反映溫度對EKGM的DS的危害明顯高過反映溶劑的pH，與表2的數據信息一致。伴隨著反映溫度和pH的上升EKGM的DS展現先擴大后減少的發展趨勢。
